XiaoMi-AI文件搜索系统
World File Search SystemALN
帽层对6英寸Si(111)衬底上生长的AlN势垒HEMT性能的影响
近年来，氮化镓 (GaN) 基高电子迁移率晶体管 (HEMT) 因其在降低开关损耗、维持高击穿电压以及保持高温稳定性方面所表现出的卓越性能，其商业化进程不断加快 [1,2]。大尺寸 Si 衬底上 GaN 外延生长技术的进步降低了生产成本。同时，Si 上的 HEMT 器件可以轻松集成到现有的 Si 铸造厂中 [4-6]。上述优势使 GaN 基 HEMT 器件更接近大众市场应用。阻挡层是 HEMT 器件中的关键元件之一，它决定了导电通道的电阻。AlGaN 是最常用的阻挡材料。在 AlGaN / GaN 界面区域形成的二维电子气 (2DEG) 表现出良好的稳定性、低的薄层电阻、高的载流子密度和高的电子迁移率 [7,8]。由于在 AlN / GaN 界面区域形成了更高的 2DEG 密度，AlN 作为阻挡层材料也引起了人们的关注 [9]。据报道，薄层电阻 (Rs) 值低至 128 Ω/sq，2DEG 密度为 3.21 × 10 13 / cm 2 [10]。此外，在 AlN 系统中可以避免合金散射，从而提高 2DEG 霍尔迁移率 [11,12]。已经证明了基于 AlN 阻挡层的 HEMT 器件具有低栅极漏电和高 I on / I off 比 [13]。表 1 总结了最近对具有最佳 Rs 性能的 AlN / GaN 异质结构的研究。然而，由于 AlN 与 GaN 沟道层的晶格失配较大 (2.5%)，因此 AlN 的弛豫是一个主要挑战。氮化硅 (SiN x ) 帽层已被用作表面钝化层，以避免/减少 AlN 弛豫 [ 14 ] 。然而，钝化帽层的成分和厚度对抑制弛豫的影响很少被研究。在本文中，我们报告了包含原位生长的 GaN 和/或 SiN x 帽层的 AlN/GaN 异质结构的长期 2DEG 稳定性。
学生抗议活动成功推迟了新法律
我们根据使用正交测试设计的CFD仿真，研究了ALN生长的高温MOCVD（HT-MOCVD）数值模型的过程参数。据信，高温生长条件有利于提高ALN膜的效率和结晶质量，而HT-MOCVD反应器中的流场与过程参数密切相关，这将影响膜的均匀性。建立了一个独立开发的概念HT-MOCVD反应器，以进行ALN生长以进行CFD模拟。为了系统地和有效地评估参数在生长均匀性上的作用，使用正交测试设计分析了基于CFD模拟的过程参数。The advantages of the range, matrix and variance methods were considered and the results were analyzed comprehensively and the optimal process parameters were obtained as follows, susceptor rotational speed 400 rpm, operating pressure 40 Torr, gas flow rate 50 slm, substrate temperature 1550 K.
AlN 中间层对 In 0 . 17 Al 0 . 83 N/GaN HEMT 器件电子和 IV 特性的影响
图3给出了不同AlN间隔层厚度下二维电子气密度的变化。间隔层厚度越高，片状电荷密度（ns）越好，在0.5nm~2nm之间与AlN间隔层厚度几乎呈线性关系。电子密度的增加是由于压电和自发极化的影响。由于明显的极化效应，AlN间隔层可能引起偶极散射增加，结果二维电子气迁移率下降。在此临界厚度以下，间隔层增强了导带位移，有效降低了波函数对AlN势垒的穿透，从而降低了合金无序扩散的影响。电子片密度为1.81×1013cm-2，与[15]中计算的1nm AlN层电子片密度大致相同。
aln -khk ada 2023 -Capella，Alnylam's
披露：作者报告说是Alnylam Pharmaceuticals的员工和股东。缩写：ELISA，酶联免疫吸附测定； FA，脂肪酸； FGF21，成纤维细胞生长因子21; Galnac，N-乙酰乳糖胺； IND，调查新药； KHK，Ketohexokinase; LC-MS/MS，液相色谱 - 质谱法； mRNA，Messenger RNA； SC，皮下； siRNA，小干扰RNA； T2DM，2型糖尿病； SD，标准偏差参考：1 SoftIC，2017年； 2安德烈·赫尔南多（Andres-Hernando），2020年； 3 Dushay，2015年； 4 Fisher，2016年。介绍：83 Rd美国糖尿病协会科学会议（加利福尼亚州圣地亚哥| 6月23日至26日2023年）

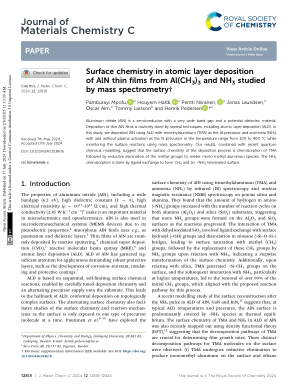

通过质谱研究 Al(CH3)3 和 NH3 原子层沉积 AlN 薄膜的表面化学
氮化铝 (AlN) 具有宽带隙 (6.2 eV)、高介电常数 (k B 9)、高电阻率 (r B 10 11 –10 13 O cm) 和高热导率 (2.85 W K 1 cm 1 )1 等特性，是微电子和光电子领域的重要材料。由于 AlN 具有压电特性，因此也可用于微机电系统 (MEMS 设备)。2 非晶态 AlN 有多种用途，例如用作钝化层和介电层。3 AlN 薄膜通常通过反应溅射、4 化学气相沉积 (CVD)、5 反应分子束外延 (MBE) 6 和原子层沉积 (ALD) 沉积。AlN 的 ALD 在需要坚固保护层的应用方面引起了广泛关注，例如开发耐腐蚀、绝缘和保护涂层。7
追踪 AlN 多层基板中的金属扩散现象扩散...
3.4 D Ò 2À^ Ó? ‹x I ÖP Ò 2 Ô 去 ¨ ‹Œ Õ{ (3) P ,- DDDDDDDDDDDDDDDDDDDDDD DDDDDDD
原子平面错位取向有助于提高纳米图案化蓝宝石 (0001) 表面上 AlN 外延生长的晶体质量，用于深紫外光电器件
重复使用 存放在 White Rose Research Online 中的项目受版权保护，保留所有权利，除非另有说明。您可以下载和/或打印这些项目用于个人学习，或国家版权法允许的其他行为。出版商或其他权利持有人可能允许进一步复制和重复使用全文版本。这由 White Rose Research Online 记录中该项目的许可信息指示。
其他学习需求转换程序
ALN系统用IDP替换了有关学校行动/学校行动以及学习和技能计划（LSP）的学习者的现有支持计划（包括SEN的陈述，个人教育计划（IEPS））使用IDP。在确定25岁以下的儿童或年轻人的情况下，他们通常有权获得IDP，无论他们在哪里受过教育。上面的问题3描述了ALN系统何时以及如何为特定的儿童群体上线。
![b' 在本研究中，我们报告了超快速瞬态热带 (THS) 技术用于测量氮化铝 (AlN) 薄膜各向异性热导率的实现情况。AlN 薄膜是通过在硅基板上制备的氧化硅 (SiO 2 ) 薄膜上在低温 (> 250 C) 下生长的反应性直流磁控溅射制备的。使用产生超短电脉冲\xc2\xad ses 的实验装置对热导率进行精确测量，并在纳秒和微秒时间尺度上电测量随后的温度升高。在 AlN 加工之前，将电脉冲施加在 SiO 2 上图案化的金属化条带内，并在 [0.1 \xe2\x80\x93 10 \xce\xbc s] 范围内选择的时间段内分析温度升高。当厚度从 1 \xce\xbc m 增加到 2 \xce\xbc m 时，AlN 横向平面（平面内）热导率分别从 60 增加到 90 W m 1 K 1（33 \xe2\x80\x93 44 W m 1 K 1）。这清楚地表明了 AlN 薄膜热导率的各向异性。此外，AlN 的体积热容量估计为 ~2.5 10 6 JK 1 m 3 。'](/simg/g:\will\search\icon\source\3\3667ff1348138e0ee8b2d560bc8bba8245de6047.webp)
b' 在本研究中，我们报告了超快速瞬态热带 (THS) 技术用于测量氮化铝 (AlN) 薄膜各向异性热导率的实现情况。AlN 薄膜是通过在硅基板上制备的氧化硅 (SiO 2 ) 薄膜上在低温 (> 250 C) 下生长的反应性直流磁控溅射制备的。使用产生超短电脉冲\xc2\xad ses 的实验装置对热导率进行精确测量，并在纳秒和微秒时间尺度上电测量随后的温度升高。在 AlN 加工之前，将电脉冲施加在 SiO 2 上图案化的金属化条带内，并在 [0.1 \xe2\x80\x93 10 \xce\xbc s] 范围内选择的时间段内分析温度升高。当厚度从 1 \xce\xbc m 增加到 2 \xce\xbc m 时，AlN 横向平面（平面内）热导率分别从 60 增加到 90 W m 1 K 1（33 \xe2\x80\x93 44 W m 1 K 1）。这清楚地表明了 AlN 薄膜热导率的各向异性。此外，AlN 的体积热容量估计为 ~2.5 10 6 JK 1 m 3 。'
b' 在本研究中，我们报告了超快速瞬态热带 (THS) 技术用于测量氮化铝 (AlN) 薄膜各向异性热导率的实现情况。AlN 薄膜是通过在硅基板上制备的氧化硅 (SiO 2 ) 薄膜上在低温 (> 250 C) 下生长的反应性直流磁控溅射制备的。使用产生超短电脉冲\xc2\xad ses 的实验装置对热导率进行精确测量，并在纳秒和微秒时间尺度上电测量随后的温度升高。在 AlN 加工之前，将电脉冲施加在 SiO 2 上图案化的金属化条带内，并在 [0.1 \xe2\x80\x93 10 \xce\xbc s] 范围内选择的时间段内分析温度升高。当厚度从 1 \xce\xbc m 增加到 2 \xce\xbc m 时，AlN 横向平面（平面内）热导率分别从 60 增加到 90 W m 1 K 1（33 \xe2\x80\x93 44 W m 1 K 1）。这清楚地表明了 AlN 薄膜热导率的各向异性。此外，AlN 的体积热容量估计为 ~2.5 10 6 JK 1 m 3 。'
传感器
摘要：我们建议使用氮化铝 (AlN) 膜作为基于表面声波 (SAW) 的加速度测量的敏感元件。将所提出的解决方案与基于使用石英 (SiO 2 )/铌酸锂 (LiNbO 3 ) 膜的现有原型进行了比较，这些膜具有广泛的各向异性。使用 COMSOL Multiphysics 5.4 计算机模拟，我们明确表明基于各向异性较小的 AlN 膜的敏感元件克服了 SiO 2 的低灵敏度限制和 LiNbO 3 的低温稳定性。此外，与 SiO 2 相比，AlN 膜对不可逆机械变形的坚固性几乎提高了两倍，这反过来又使基于 LiNbO 3 的传感器的灵敏度提高了 1.5 倍。考虑到它们可接受的频率特性，我们认为 AlN 膜是敏感元件的良好候选者，尤其是对于高加速度测量。
